当桥架的固定方法选用悬挂式且托臂为单侧多层式安装时,为了立柱受力平 衡,应选用对称载荷方法,敷设电缆桥架。
大跨距敷设电缆,可选用大跨距电缆桥架。
电缆桥架在穿越易受外来机械损伤的区域和日晒区域,应选用防护盖板。
当电缆桥架转变分支时,应选用各种弯通连接。
钢制电缆桥架的防腐措施为:静电喷涂、热镀锌、电镀锌(适用于轻腐 区域) ,热浸镀锌、镀锌镍合金等(适用于重防腐区域) 。热浸镀锌电缆桥架用料 厚度需在 2.0mm 以上。
确认走向: 根据大都电缆走向,在室内可沿墙、柱、梁、楼板走,在室外 尽可能沿管道走。
电缆桥架的支撑间距应小于桥架允许支撑跨距。宽度应留有一定备用 空位,以便今后添加电缆用。
当电力电缆和控制电缆较少时,能够在一个电缆架上安装,但中间要用隔 板将电力电缆和控制电缆离隔。
水平敷设电缆桥架,桥架的连接头应尽量设置在跨距的 1/4 处,水平走向 的电缆每隔 2m 固定一次,笔直走向的电缆每隔 1。5m 固定一次。
电缆桥架应有牢靠接地,如为干线应将桥架的端部并联软铜线(截面积 16 平方毫米) ,并与总接地线相通,长跨距桥架每隔 30~50m 接地一次。
文章源自:江门桥架线管 http://www.jmyxt.cn/
05-11
江门桥架线管焊接工艺
热镀锌桥架焊接工艺,其实热镀锌由于本身具有很好的抗腐效果,因而可以广泛应用于化工或石化等一些环境和腐蚀性较强的地方,现在咱们就一同详细来了解的更清楚一点 可能有很多人关于一些相关出产工艺的细节,不是特别清楚,在焊接热镀锌桥架的进程中,一些相关的状况,就要弄清楚,因为热镀锌桥的焊接会直接影响到终究的一种运用效果,包括像这样的材料,可以有其他一些产品,不能比较,包括在出产进程中标准会很高,包括强
04-02

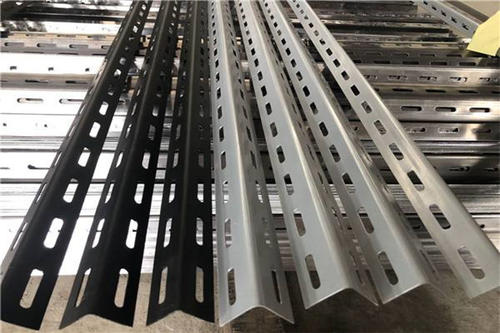

江门桥架线管:角钢的规格及用途
